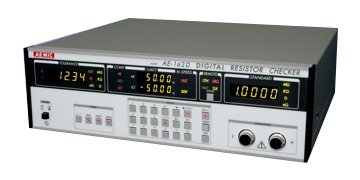

AE-162D 超高速高精度數位電阻檢測計
- 超高速：0.7msec(代表值)
- 消除熱電動勢的測量影響．達到高精度高穩定度
- 邏輯電路與數字電路隔離絕緣，通過耐雜訊提高高穩定度
- 每範圍通過測量值積分時間設定功能，達到超高速高穩定測量■絕對值測量：0.00mΩ～200.00MΩ%測量：5mΩ～109MΩ[±99.99%]
- 接觸·檢查選擇：測量前/測量後/OFF (不接觸)
- RS-232C介面為標準配備[可選購GP-IB ]
- 印表機輸出為標準配備（符合Centronics）
- 設定數據傳送功能為標準配備(可把一臺機的設定數據發到另一臺機上)
- 檢查測量電流/電壓是否異常的電路為標準配備
選購
- GP -I B介面/電磁電源DC 24V / 1A/數據傳輸線
測量範圍及基本精度(at23℃ ± 5℃)，校正後1年
|
量程 |
標準值設定範圍 |
測量電流 |
測量精度 |
|
|
SLOW |
FAST |
|||
|
100mΩ |
5mΩ～100mΩ |
100mA |
±0.02% ± 2α ± 2d以內 |
±0.03% ± 3α ± 2d ± [ 2/(1+n) ]d以內 |
|
1Ω |
100.1mΩ～1Ω |
100mA |
±0.02% ± α ± 1d以內 |
±0.02% ± α ± 2d ± [ 2/(1+n) ]d以內 |
|
10Ω |
1.001Ω～10Ω |
50mA |
||
|
100Ω |
10.01Ω～100Ω |
10mA |
±0.02% ± 1d以內 |
±0.02% ± 2d ± [ 1/(1+n) ]d以內 |
|
1kΩ |
100.1Ω～1kΩ |
5mA |
||
|
10kΩ |
1.001kΩ～10kΩ |
0.5mA |
||
|
100kΩ |
10.01kΩ～100kΩ |
50μA |
||
|
1MΩ |
100.1kΩ～1MΩ |
5μA |
±0.05% ± 2d ± [ 1/(1+n) ]d以內 |
|
|
10MΩ |
1.001MΩ～10MΩ |
0.5μA |
±0.03% ± 1d以內 |
±0.2% ± 4d ± [ 1/(1+n) ]d以內 |
|
100MΩ |
10.01MΩ～109MΩ |
0.05μA |
±0.1% ± 2d以內 |
－－－－ |
d：digits，n：積分時間(msec.)百分比測量時：α=(100
/標準設定值mΩ)
× 0.01％
對值測量時：α=
0 (±1d)[ FAST ]測試時精度需要測試線完全屏蔽
|
測試 時間 |
外部觸發 |
空運行 |
||
|
SLOW |
FAST |
SLOW |
FAST |
|
|
約18msec～400msec |
約0.7msec.~400 msec. |
約30次/秒~ 2次/秒 |
約60次/秒~ 2次/秒 |
|
|
測量結束信號(EOC)脈衝寬度 |
1～250msec.能連續設定 |
|
測量方式 |
4端子/ 2端子 測量轉換 |
|
判斷值設定範圍 |
%測量:±99.99% |
|
使用周圍環境 |
溫度：0℃～+50℃，濕度：80％以下 |
|
所要電源 |
AC85V～265V，50～60Hz，約50VA |
|
外形尺寸 |
約333(W)×99(H)×300(D)mm (不含有橡膠腳等的突起物。) |
|
重量 |
約3.8kg |
