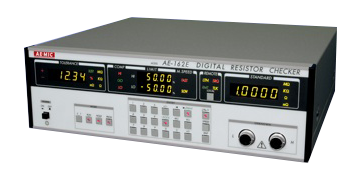

AE-162E 驚異的超高速高精度數位電阻檢測計
- 極小晶片對應（低電力測量）
- 超高測試速度：0.7 mesc. [代表值]
- 消除熱電動勢的影響測量，達到高精度高穩定性．
- 每個範圍的測量積分時間設定功能實現超高速及高穩定測量
- ％測定：±99.99%【5mΩ～109MΩ】
- 絕對值測量：0.00mΩ～200.00MΩ
-
接觸檢查有三種模式選擇：測量前/測量後/ OFF(不接觸)
-
RS-232C和Centronics介面為標準配備[可選購GP-IB]
-
印表機輸出標準配備（centronics符合）
-
設定值轉送功能標準配備 (可把一臺機的設定數據轉送到另一臺AE-162E上)
- 內建測量檢查電流和電壓的電路是否異常的裝置
- GP -I B介面/短端子（零歐姆標準電阻器
- 數據傳送電纜
測量範圍及基本精度 （環境溫度：23℃ ± 5℃），校正後1年
|
量程 |
標準值設定範圍 |
測量電流 |
測量精度 |
|
|
SLOW |
FAST |
|||
|
100mΩ |
5mΩ～100mΩ |
100mA |
±0.02% ± 2α ± 2d以內 |
±0.03% ± 3α ± 2d ± [ 2/(1+n) ]d以內 |
|
1Ω |
100.1mΩ～1Ω |
100mA |
±0.02% ± α ± 1d以內 |
±0.02% ± α ± 2d ± [ 2/(1+n) ]d以內 |
|
10Ω |
1.001Ω～10Ω |
50mA |
||
|
100Ω |
10.01Ω～100Ω |
10mA |
±0.02% ± 1d以內 |
±0.02% ± 2d ± [ 1/(1+n) ]d以內 |
|
1kΩ |
100.1Ω～1kΩ |
5mA |
||
|
10kΩ |
1.001kΩ～10kΩ |
0.5mA |
||
|
100kΩ |
10.01kΩ～100kΩ |
50μA |
||
|
1MΩ |
100.1kΩ～1MΩ |
5μA |
±0.05% ± 2d ± [ 1/(1+n) ]d以內 |
|
|
10MΩ |
1.001MΩ～10MΩ |
0.5μA |
±0.03% ± 1d以內 |
±0.2% ± 4d ± [ 1/(1+n) ]d以內 |
|
100MΩ |
10.01MΩ～109MΩ |
0.05μA |
±0.1% ± 2d以內 |
－－－－ |
d：digitsn：平均時間(msec.)百分比測量時：α=(100 /標準設定值mΩ) × 0.01％
絕對值測量時：α= 0 (±1d追加)*測試時精度需要測試線完全屏蔽
|
測試 時間 |
外部觸發 |
空運行 |
||
|
SLOW |
FAST |
SLOW |
FAST |
|
|
約18msec～400msec |
約0.7msec.~400 msec. |
約30次/秒~ 2次/秒 |
約60次/秒~ 2次/秒 |
|
|
測試端子開路電壓 |
15 V以下 |
|
測量結束信號(EOC)脈衝寬度 |
1～250msec.和能連續設定 |
|
測量方式 |
4端子/ 2端子 測量轉換 |
|
判斷值設定範圍 |
%測量：±99.99%絕對價值測量：00000～20000 |
|
使用周圍環境 |
溫度：0℃～+50℃濕度：80％以下 |
|
所要電源 |
AC 85V～265V，50～60Hz，約5 0VA |
|
外形尺寸 |
約333(W)×99(H)×300(D)mm (不含有橡膠腳等的突起物。) |
|
重量 |
約3.5kg |
